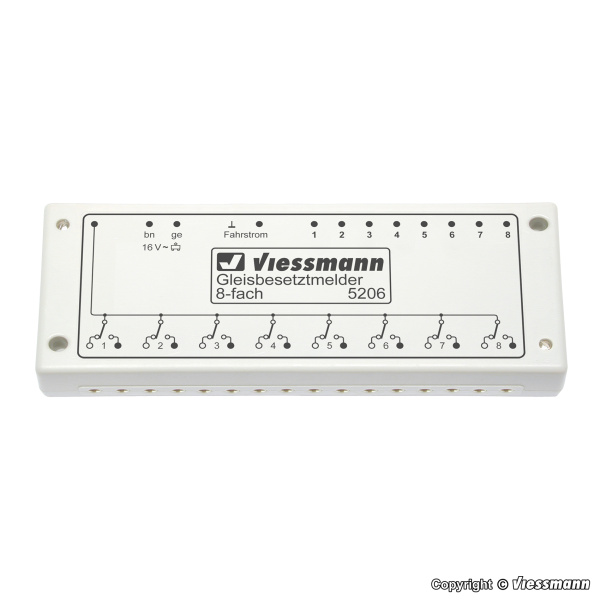

Viessmann Gleisbesetzmelder 8-fach

Zur Überwachung und Versorgung von 8 Gleisabschnitten.
Die Ausgänge können direkt an isolierte Gleisabschnitte angeschlossen werden und melden jedes darauf befindliche stromaufnehmende Fahrzeug.
Für Gleich-, Wechsel- und Digitalfahrspannung geeignet.
An die Ausgänge können Rückmeldedecoder, z. B. Art. 5217, Relais Art. 5207, 5551, 5552, Weichen und Signale mit Endabschaltung, LEDs oder Lampen angeschlossen werden. Die maximale Belastbarkeit der Ausgänge beträgt 3 A, für das gesamte Modul 4,5 A.
Der Gleisbesetzmelder hat als Besonderheit eine eigene Gleisversorgung, die auch bei fehlender Fahrspannung (Fahrtrafo auf Null oder nach Kurzschluss) den Belegtzustand richtig ermittelt.

Der Gleisbesetztmelder, Art. 5206 von Viessmann überwacht acht Gleisabschnitte und meldet den Gleiszustand über Relaisausgänge. Je zwei Ausgänge (d. h. ein Relais-Umschaltkontakt) für jeden Gleisabschnitt melden das Gleis frei oder besetzt.Der Gleisbesetztmelder funktioniert unabhängig von der Fahrtrichtung der Züge und mit allen Stromsystemen (Gleichstrom, Wechselstrom und Digitalfahrstrom).
Dadurch ist er flexibel einsetzbar:
- Anzeige von besetzten und freien Gleisen in Gleisbildstellwerken.
- Erzeugung der Gleisbesetztmeldung zur Verarbeitung in Rückmeldedecodern, wie z. B. Viessmann Art. 5217.
- Automatische Steuerung von Einfahr- und Ausfahrgruppen in Abstellbahnhöfen (z. B. Schattenbahnhöfe).
- Steuerung der Signale von Selbstblockstrecken.
