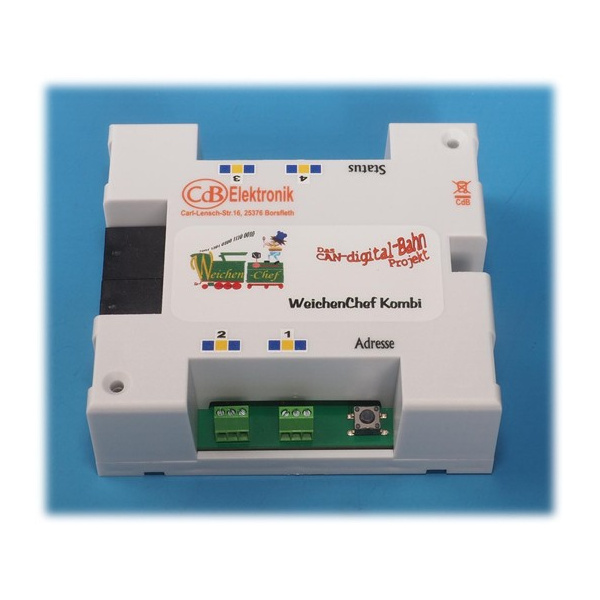

CdB WeichenChef Kombi - Weichendecoder

Artikelnummer: 120111 Cdb
Kategorie: CAN-digital-Bahn
Hersteller: CAN-digital-Bahn

Das Modul ist dazu gedacht, Magnet- oder Motorantriebe von Modellbahn-Weichen zu schalten.
Es kann aber auch als Versorgung für einfache Lichtsignale oder zum Steuern von Blinklichtern – zum Beispiel für einen Bahnübergang oder Ähnliches – verwendet werden.
Die Ausgänge können maximal 1,2A schalten und sind gegen eine Überlastung geschützt.
Eine entsprechende Stromversorgung muss dazu vorhanden sein.
Da im einfachen Schaltbetrieb selten mehr als ein oder zwei Antriebe aktiv sind, reicht in der Regel ein Steckernetzteil mit 2 A aus.
Ein höherer Strom ist auf dem Bus-Kabel nicht zulässig!

Technische Daten:
Busseite:
Betriebsspannung am Bussystem 9 bis 20 Volt DC
Stromaufnahme am Bus max. 1,2 A
Digitalsystem / CAN-Protokoll MCAN-Bus /CAN - MM - DCC

Anlagenseite:
Anschluss 4 x Magnet- oder Motorantriebe mit und ohne Endschalter
externe Betriebsspannung nicht erforderlich
max. Strom je Ausgang 1,2 A
Abmessungen Gehäuse L x B x H 100 mm x 90 mm x 35 mm
Software-Versionen:
aktueller Stand Version 2.2
erste Veröffentlichung Sept. 2024
